1、用途及分类
1.1用途
    DW15-1600、2500、4000万能式断路器（以下简称断路器）的额定电流自630A至4000A，额定事情电压交流380V50Hz。本断路器主要在配电网络中用来作为分派电能及
；は呗泛偷缭醋氨傅墓亍⑶返缪购投搪，正常条件下也可作为线路的不频仍转换之用。
1.2分类
1.2.1 按选择
；ば阅芊
  选择型
；
  非选择型。
1.2.2 按传动装置分
  正面手柄直接传动
；
  电念头传动。
1.2.3 按脱扣器种类分
  具有过电流脱扣器和分励脱扣器
；
  具有过电流脱扣器、欠电压瞬时（或延时）脱扣器
；
  具有过电流脱扣器、欠电压瞬时（或延时）脱扣器、分励脱扣器
；
1.2.4 按过电流
；ぶ掷喾
  过载及短路瞬时行动（电磁式）
；
  过载长延时及短路瞬时行动（热-电磁式或电子式）
；
  过载长延时及短路延时行动（电子式）
；
  过载长延时、短路短延时及特大短路瞬时行动（电子式）。
  注：用户不需要过电流脱扣器时，右协商供货。
1.2.5 按收支线方法分
  板前收支线（笔直收支线）
；
  板后收支线（水平收支线）
；
  板前进线，板后出线（笔直进线，水平出线）。
1.2.6 按是否有预储能分
  无预储能（储能及闭合操作一次完成）
；
  有预储能（储能及闭合操作二次完成）
；
1.2.7 按欠电压脱扣器分
  欠电压瞬时脱扣器
；
  欠电压延时脱扣器
；
  注：除非特殊要求在电子式脱扣大上已兼有延时功效。

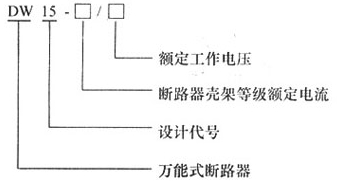

2、型号与意义

3、正常事情条件


3.1 周围空气温度为-5℃∽+40℃且24小时内的平均温度不凌驾+35℃。
3.2 装置所在的海拔不凌驾2000m。
3.3 大气相对温度在周围空气温度为+40℃时不凌驾50%
；在较低温度下可以有较高的相对湿度
；最湿月的平均最大相对湿度为90%，同时该月的平均最低温度为+25℃，并思量到因温度转变爆发在产品外貌上的凝露。
3.4 污染品级为3级。
3.5 装置种别：主电路及辅助电路中的欠电压脱扣线圈、电源变压器初级线圈用于装置种别Ⅳ外，其余辅助电路装置种别均为Ⅲ。
3.6 断路器应按本说明书成套装置或户内单独装置。与笔直倾斜度应不凌驾5°。

4、手艺数据及性能
4.1 断路器的额定电流见表1




壳架品级额定电流Inm(A)	额定电流In最大值（A）	额定电流In(A)
1600	1000	630 800 1000
	1600	1600
2500	2500	1600 2000 2500
4000	4000	2500 3000 4000





4.2 断睡器的瞬时接通和分断能力及飞弧距离见表2
